03.02.2021 | NOUVEAUTÉ - PS-SEAL® Sonder pour exigences spéciales

Le PS-SEAL ® Standard est un joint hautement performant éprouvé sur la base de PTFE qui satisfait les différentes exigences dans la pratique.
Cependant, dans certains cas, le PS-SEAL® Standard ne s'est révélé assez flexible. Maintenant il existe une nouvelle exécution avec plus de variantes dans l'application : le PS-SEAL® Sonder.

Avantages

• Plus de variantes en un seul design: le matériau des lèvres et leur configuration peuvent être variés au choix – plusieurs lèvres de suite, lèvres pour séparer les milieux ou construction avec lèvres usinées
  Pour étancher fiablement les arbres tournants avec haute vitesse, hautes pressions et températures extrêmes de -90° à +260°C.
• Trouve sa place dans presque tous les logements pour bagues d'étanchéité conventionnelles
  Le PS-SEAL® Sonder avec lèvre usinée es particulièrement apte aux applications alimentaires et pharmaceutiques
• L'espace mort est réduit de presque 80%, ce qui est très positif pour le nettoyage et réduit nettement une possible contamination. Dans les milieux contaminés par la poussière, le PS-SEAL® Sonder peut être fourni d'une lèvre anti-poussière : il est donc particulièrement approprié à la marche au sec et augmente donc la performance du joint
• Séparation fiable de deux milieux avec la configuration Back to Back – avec des cotes de montage minimales
• Remplit toutes les autorisations essentielles dans le secteur alimentaire et pharmaceutique : EC 1935/2004, FDA, USP Class VI
• Idéal dans les applications avec substances abrasives
• Particulièrement apte à l'emploi dans les branches alimentaire, pharmaceutique et chimique

Configurations des lèvres

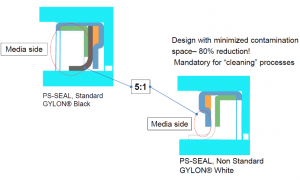

Reverse lip – une seule lèvre saillit du boîtier de la bague d'étanchéité..

Le succès de cette construction est étonnant : l'espace mort est réduit de presque 80%, ce qui a un effet extrêmement positif sur le nettoyage et réduit considérablement une possible contamination. Un avantage important dans l'emploi quotidien.
En cas de milieux contaminés de poussière, il est possible d'équiper le PS-SEAL® Sonder avec une lèvre anti-poussière. Avec cette solution, on exploite l'aptitude particulière des lèvres PS-SEAL® à la marche à sec en augmentant ainsi la performance du joint.

Lèvre singulière avec lèvre anti-poussière

emplacement standard de la lèvre dans la bague, mais est complétée par une lèvre anti-poussière saillant du boîtier.
Il est aussi possible de séparer de façon sure deux milieux différents – avec un seul joint. Où normalement il faudrait utiliser deux bagues d'étanchéité dos à dos, cette tâche est accomplie par un PS-SEAL® Sonder du type Back to Back – et cela dans des cotes de montage les plus petites.

Back to Back

deux lèvres étanchent efficacement des deux côtés.
En cas de plus d'heures de service ou dans le cas qu'on veut atteindre une sécurité du système, un PS-SEAL® Sonder Tandem est très utile. Dans un logement minimal on a maintenant deux joints d'étanchéité au lieu d'un seul.

Tandem

deux lèvres étanchent quasiment de façon double vers l'intérieur.

Il va de soi que les différents tpyes de PS-SEAL® Sonder peuvent être combinés entre eux et offrent donc un éventail d'application ou chaque utilisateur trouve sa solution optimale.

PS-SEAL® Sonder - Matériaux des lèvres

Le PS-SEAL® Standard dans son exécution avec une lèvre en GYLON® noir et le joint statique en FKM est connu depuis longtemps comme élément d'étanchéité éprouvé pour des situations d'étanchéité critiques dans l'industrie.

Mais quelle est la solution pour températures en dessus de 200°C, auxquelles le FKM ne résiste pas ? Ou pour une application avec fonctionnement à sec ? Ou s'il faut satisfaire les exigences de la conformité alimentaire selon FDA ou les directives EC 1935/2004 ? Ou dans une application contre les substances abrasives ? Ou, ou, ou....

La solution idéale dans tous ces cas : Le PS-SEAL® Sonder qui est adaptable flexiblement aux paramètres critiques de l'application.

• Matériau des lèvres variable selon les besoins
• Satisfait les hautes exigences en matière de vitesse périphérique et stabilité de pression
• Pour marche humide ou sèche
• Reconnaissance visuelle des différents matériaux des lèvres GYLON® grâce aux différentes couleurs

GYLON® Noir
Matériaux sur la base de PTFE/graphite, idéal pour applications lubrifiées. Pas conçu pour la marche à sec et donc pas applicable au secteur alimentaire et pharmaceutique.

GYLON® Blanc
Grâce à sa couleur blanche, c'est un matériau apprécié dans le secteur alimentaire et pharmaceutique mais aussi dans la production de vernis. La base en PTFE avec sulfate de baryum est la raison de son excellente étanchéité aux gaz. L'aptitude pour la marche à sec est bonne, mais il faut choisir une vitesse basse car la température de friction augmente rapidement.

GYLON® Bleu
Le choix préféré dans le secteur alimentaire et pharmaceutique. Dispose de tous les autorisation importantes (EC 1935 ; USP Class VI ; FDA etc.). Idéal aussi lors de déplacements radiaux majeurs dans les mélangeurs et agitateurs. Excellent pour la marche à sec et bonne étanchéité aux gaz. Toutefois, les substances abrasives peuvent poser des difficultés au matériau PTFE/Perlite.

GYLON® Brun-Blanc
Un matériau intelligent en PTFE combiné pour les applications abrasives dans l'industrie alimentaire. Le côté brun de la lèvre contient des additifs résistants à l'abrasion, le côté blanc des additifs qui dissipent la chaleur. Ce qui emmène à des temps de service plus longs et moins de temps d'arrêt et améliore le processus opérationnel. Naturellement avec conformité FDA et EC 1935.

Matériau F Beige
Pas un GYLON®, mais un matériau construit avec précision sur la base de PTFE chargé Ekonol. Spécialement conçu pour la marche à sec. Hautes vitesses avec peu de chaleur de friction. Ce matériau convient aux processus CIP et SIP dans l'industrie alimentaire. Son excellente étanchéité aux gaz dans les applications sous vide est également très appréciée. Toutefois, pour que les avantages puissent prendre effet, il faut une parfaite concentricité.

Matériau MS Gris
Un matériau développé avec verre durissime pour milieux abrasifs, aussi sans matrice en GYLON®. Optimal pour la marche à sec dans des milieux de poudres et poussières abrasives. De plus, il a une haute résistance aux pressions et une usure réduite. Il est souvent combiné en tandem avec d'autres matériaux pour améliorer sa prestation lors de milieux à basse viscosité ou gaz..
